激光下料——折弯——焊接——检验矫形——铣平面——检测

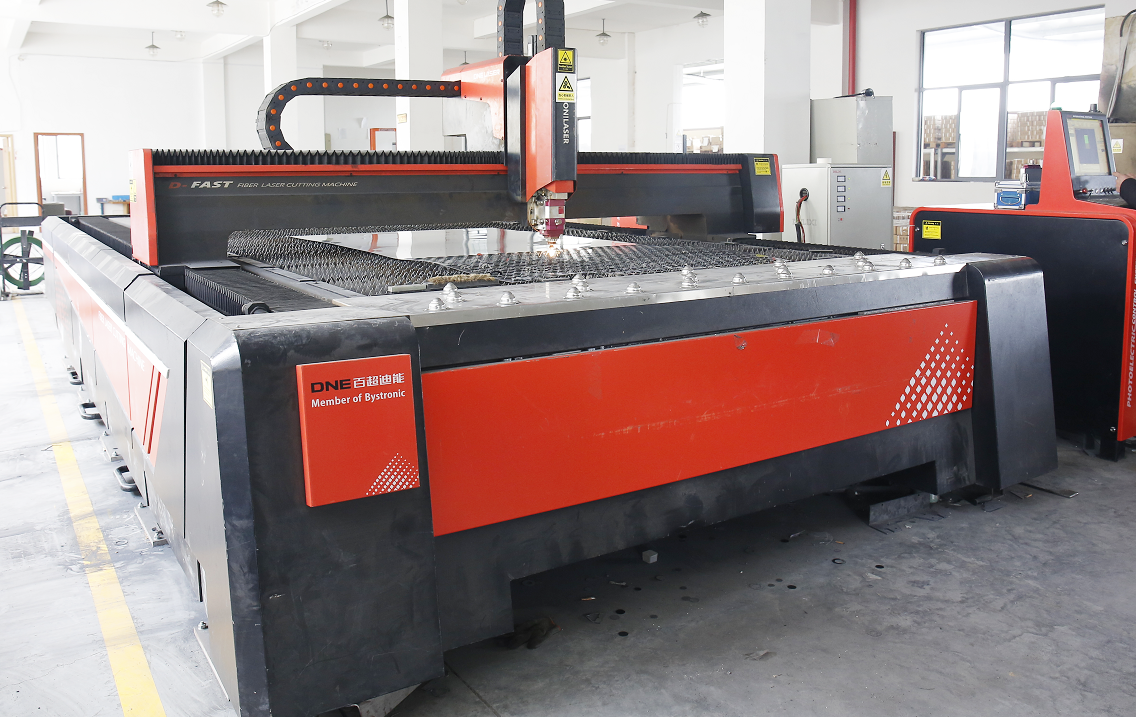

1、激光下料
根据客户的要求或图纸进行设计,拆分零部件图纸并展开后输入激光切割机进行激光切割,边模材料采用高强度冷成型热轧汽车结构钢板。
2、折弯
将激光切割好的材料,根据零件图纸采用高速数控电液折弯机折弯成要求角度。
3、焊接

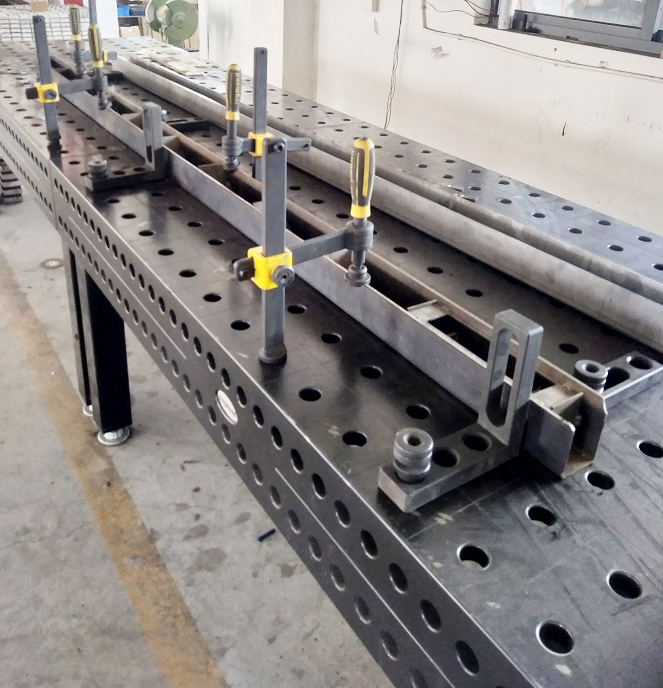

将激光切割和折弯好的零部件根据产品图纸组焊在一起。焊接过程中首先采用Siegmund柔性焊接平台将边模固定并夹紧,再采用二氧化碳保护焊将各部件焊接在一起,待工件冷却后再拆除夹具,减少焊接变形。

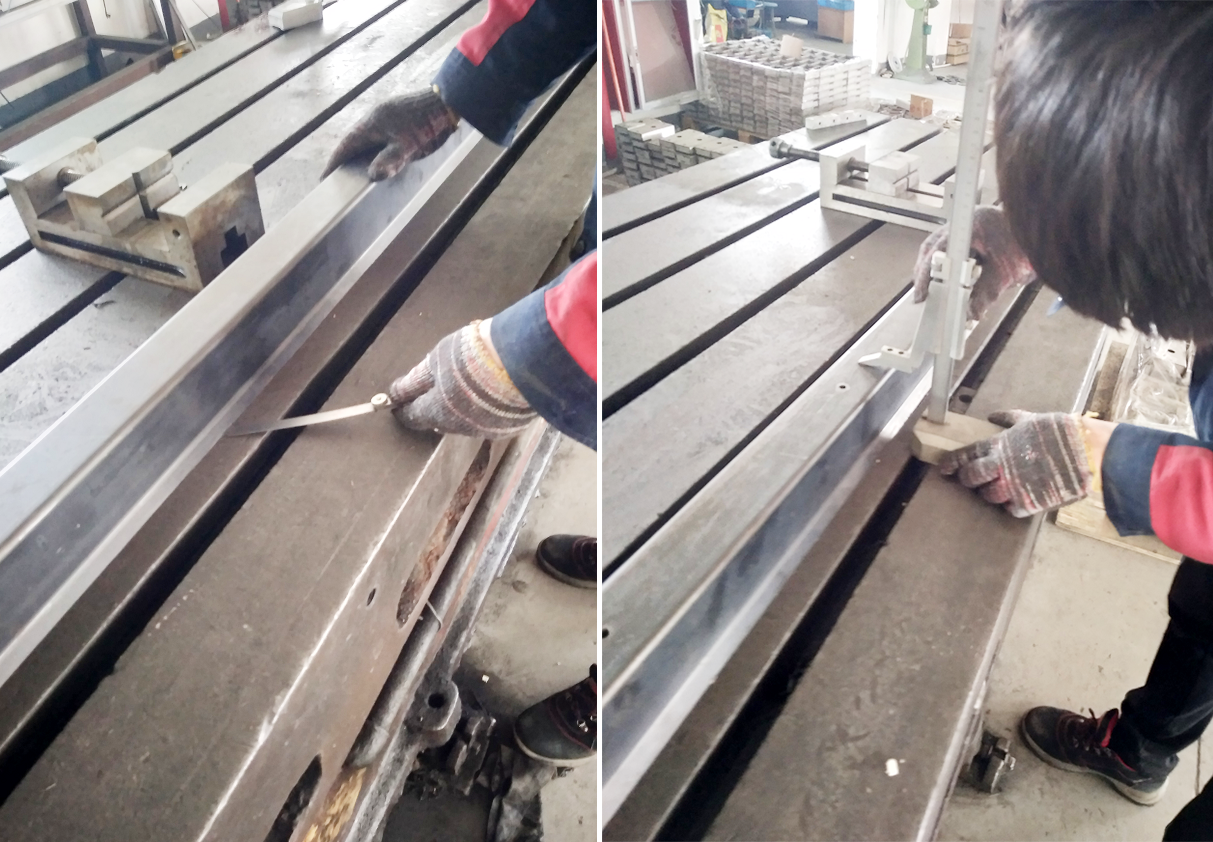

4、检验矫形
将焊接好的边模在平台上对直线度、平面度等项目进行检测,对焊接变形大的边模进行矫形处理。

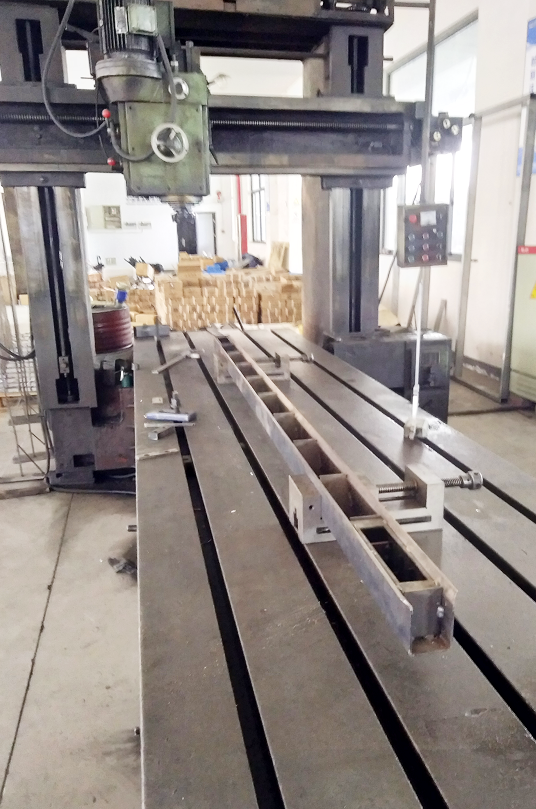

5、铣平面
根据产品图纸将边模底部采用龙门铣床铣平。
6、检测
对铣好的边模的尺寸、角度、平面度、直线度等项目进行检测。
